MONTAGEEMPFEHLUNG DER KNUMOX ELEMENTE AUF BAUSEITIGEM BETONDUNDAMENT

Hier finden Sie Aufbauanleitungen zu verschiedenen Anwendungsmöglichkeiten unserer KNUMOX Elemente.

Montagevideo für den Alublock auf einem Betonfundament

KNUMOX Montageanleitung Betonfundament mit Beschreibungstext

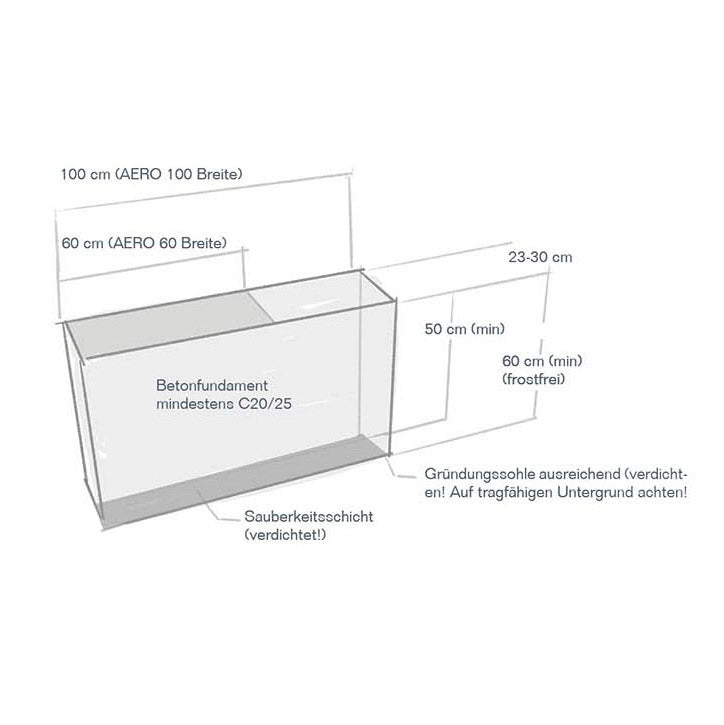

Fundament

Aushub herstellen für das Fundament. Verdichten der Koffersohle und auf ausreichende Drainage achten. Sauberkeitsschicht einbauen, ausreichend verdichten. Schalung herstellen, so dass oben eine planebene Oberfläche des Fundaments entstehen kann. Beton einfüllen, verdichten und planeben abziehen, so dass die Elemente später lotrecht stehen. Beton ausreichend aushärten lassen. Bitte beachten Sie, dass Wasser nicht direkt an den Elementen stehen bleiben kann und immer abläuft. Es muss immer umlaufend eine Fuge verbleiben, so dass etwaiges Wasser ablaufen kann.Sauberkeitsschicht ausgeführt wurde.

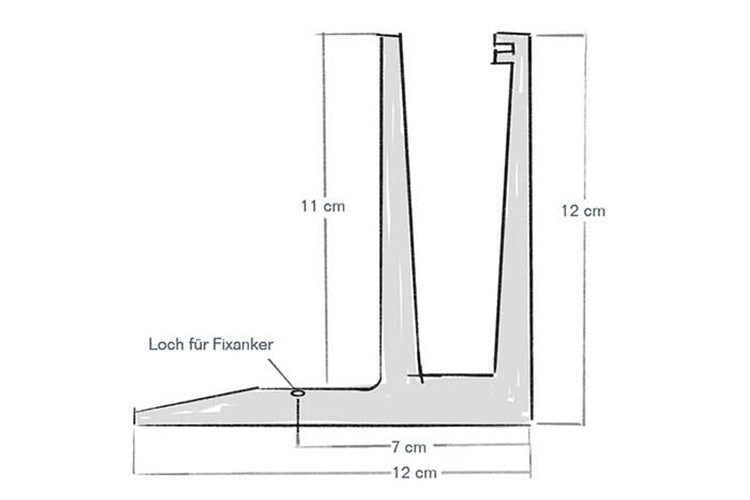

Maße des KNUMOX Alublocks

Montage des KNUMOX Alublocks

Den Alublock auf dem Betonfundament ausrichten und in der gewünschten Flucht platzieren. Die Löcher im Alublock sind vorgegeben, die Löcher auf dem Betonfundament markieren. Der Alublock, dient hierzu mit den vorgegebenen Löchern als Schablone.

Illustration Montageanleitung Schritt 1

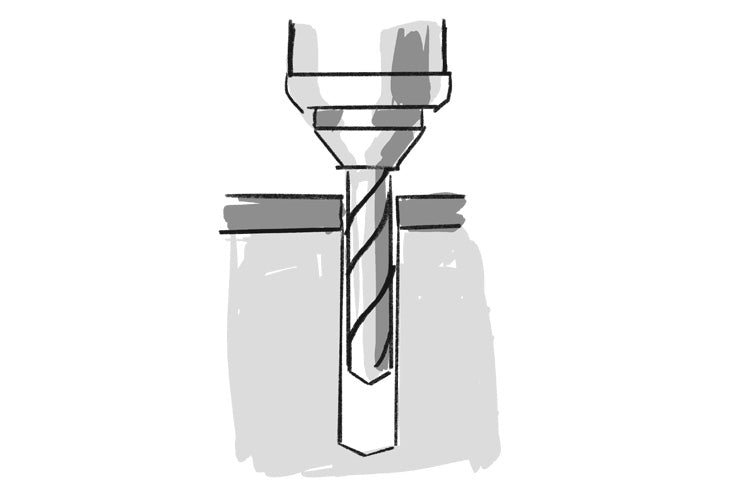

1. Löcher mit einem Bohrer (Steinbohrer für Beton) mit einem Durchmesser von 10 mm, ca. 105 mm tief bohren.

Illustration Montageanleitung Schritt 2

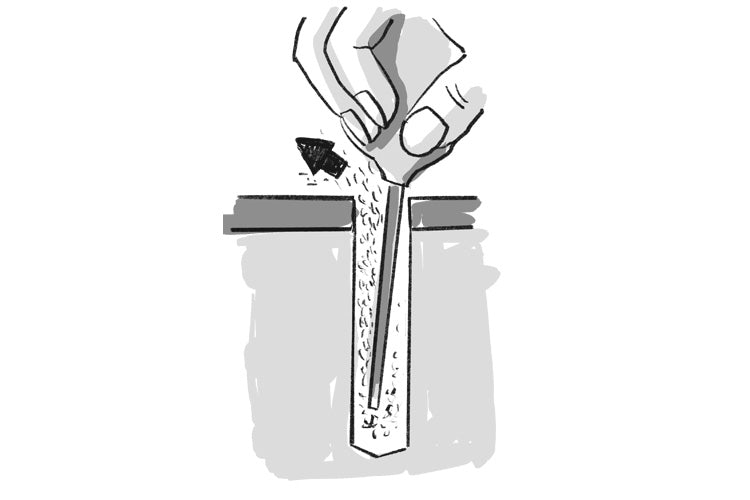

2. Löcher mit einem Industriesauger oder einem Blasebalg ausblasen/absaugen und reinigen. Danach Alublock wieder aufsetzen.

Illustration Montageanleitung Schritt 3

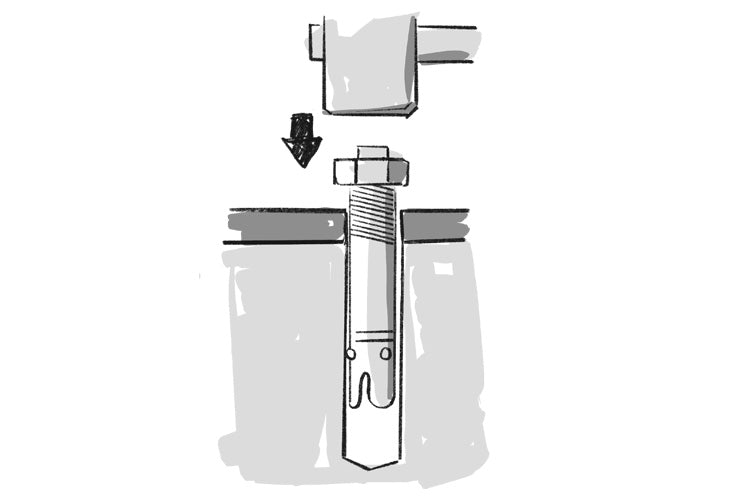

3. Fixanker mit einem Hammer einschlagen, so dass oben noch ca. 10-20 mm zum Festschrauben verbleiben.

Illustration Montageanleitung Schritt 4

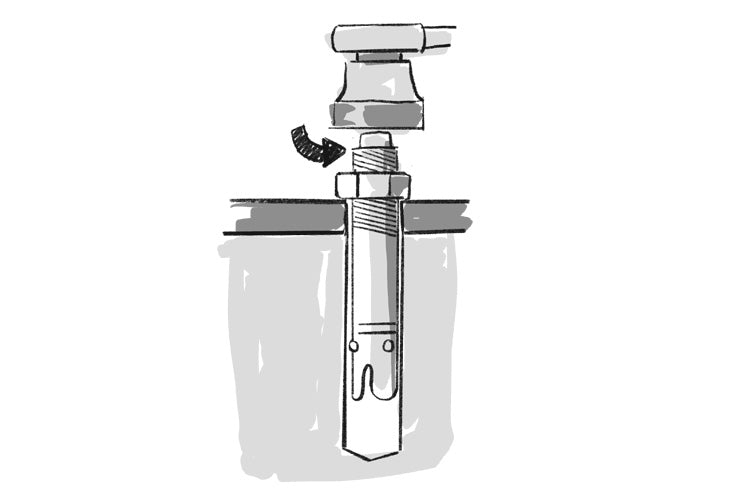

4. 6-Kantmuttern mit einem Drehmomentschlüssel 25 Nm festziehen.
    Hinweis, der Alublock muss planeben aufliegen.

Einsetzen des KNUMOX Glaselements

Bevor das Glaselement eingesetzt wird, sind folgende Schritte durchzuführen:

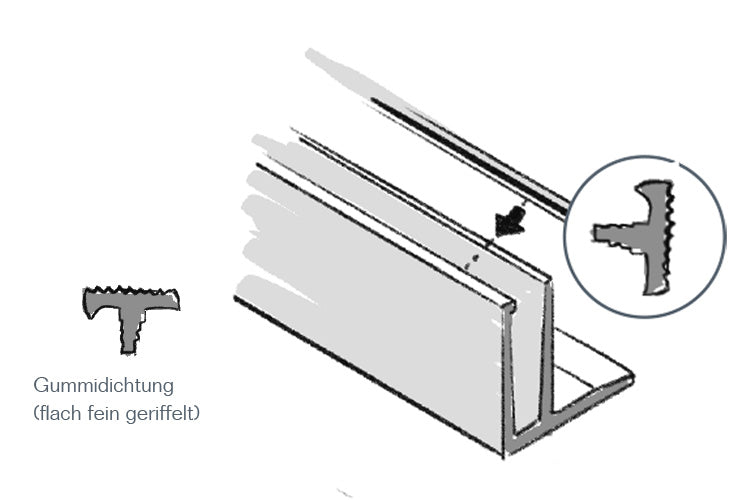

5. Gummidichtung (flach fein geriffelt) an der vorgefertigten Nut des Alublocks planeben einsetzen.

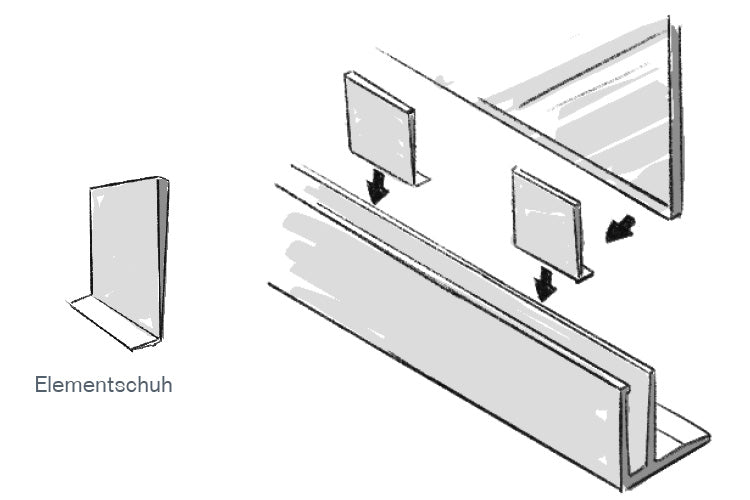

6. Einsetzen der Elementschuhe im Alublock. Diese gleichmäßig auf der entsprechenden Länge verteilen. Danach das Glaselement vorsichtig in den Alublock (auf die weißen “Schuhe”) einsetzen und halten.

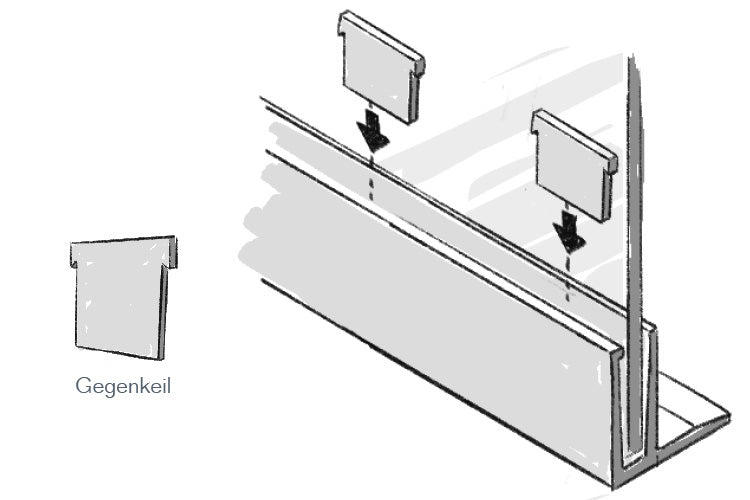

7. Gegenteile an gegenüberliegender Seite mit der glatten Seite zum Glas einfallen lassen. Diese dann mit einem Werkzeug (Flacher Schraubenzieher) dem Knumox Einschlagwerkzeug fest eindrücken, so dass das Glaselement einen festen Sitz hat, mindestens so tief, dass später der Gummi darüber passt.

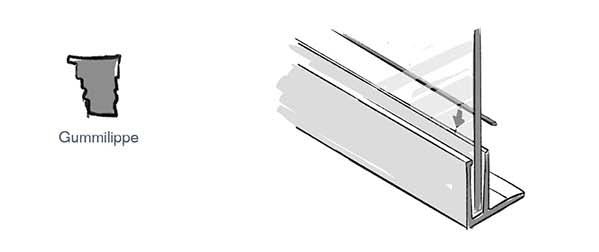

8. Einsetzen der verbleibenden Gummilippe, diese fest eindrücken.
